品牌：yuken日本油研

产品描述：

以前，控制执行元件动作要将比例流量阀与方向阀组合应用，而现在这类阀含有控制流量和控制方向两个功能，这就简化了液压系统的组成，从而降低了系统的成本。

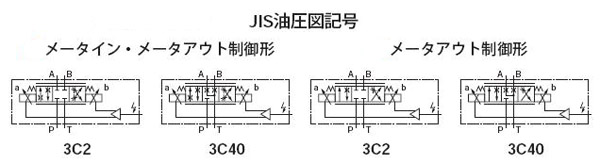

有01、03两种规格。型号说明：30为额定流量，3C2为阀芯型式，XY为控制方向（XY：进油路节流，回油路节流；X：回油路节流；Y：进油路节流）。

最高工作压力为24.5MPa

回油路允许背压为7MPa

额定流量（阀压差6.7MPa)（l/min）：01为30，03为60

滞环：小于5%

重复性：小于1%(同一使用条件下阀独立测试得到的)

频率特性（90°相位差）：01为20Hz，03为17Hz

线圈电阻：01为10.5Ω，03为8.0Ω

电源电压：DC24V（波动范围21-28VDC）

输入信号电压：可由变阻器控制(放大器用内接电源)，适用于电阻量1-2kΩ；由电压控制（放大器用外接电源），电磁铁a：0～-5V，电磁铁b：0～+5V

输入阻抗：10kΩ

输入功率（最大）：01为40W，03为45W

环境温度：0-50℃(通风场合)



型号示例：

EHDFG-01、EHDFG-03
