品牌：yuken日本油研

产品描述：

本系列阀是闭环控制换向调速阀，采用了新研制的小型高强力电磁铁、与阀芯位置检测的差动变压器配合，可实现高响应、高精度和高可靠性。特别是零开口型（阀芯型式3C2P）最适用于位置控制及压力控制。

注意，与以下专用放大器一起使用：AMN-L-01-1-10（ELDFG-01-*-3C2/3C40）、AMN-L-01-3-2P-10、（ELDFG-01-*-3C2P）、AMB-EL-03-1-10（ELDFG-03-*-3C2/3C40）、AMB-EL-03-2P-10（ELDFG-03-*-3C2P）

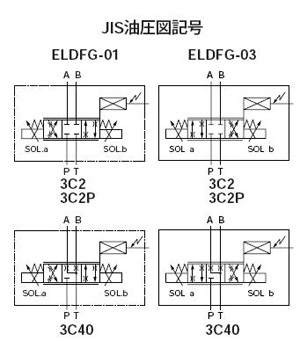

有01、03两种规格。型号说明：35为额定流量，3C2为阀芯型式，X为进油路节流，Y为回油路节流。

最高使用压力为31.5MPa

回油口允许背压：21MPa

额定流量（阀压差1.5MPa）l/min：01:10、20、35，03：40、80

滞环：0.5%以下

重复性：0.5%以下

阶跃响应ms：0-100%：30以下（01），29（03-3C2、03-3C40），25（03-3C2P）；100%-0：26（03-3C2、3C40），23（03-3C2P）

频率应答Hz：位相（-90°）：48（01），36（03-3C2、03-3C40），41（03-3C2P）；增益（-3dB）：52（01），35（03-3C2、03-3C40），38（03-3C2P）

额定电流：01为最大2.5A，03为最大3A

线圈电阻（20℃）：01为3.9Ω，03为3Ω

消费电力：01为最大25W，03为最大27W



型号示例：

ELDFG-01-※-※-※-10、ELDFG-03-40-※-※-※-10、ELDFG-03-80-※-※-※-10
